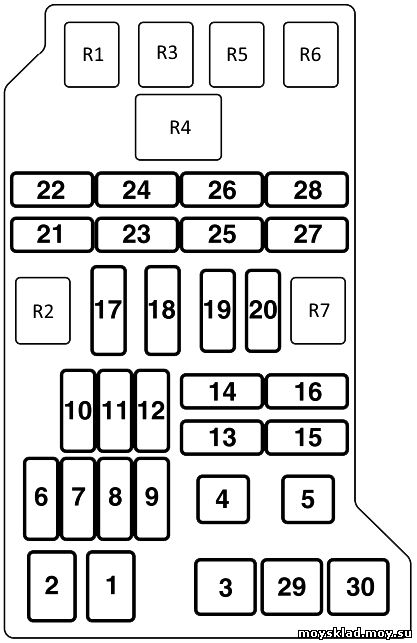

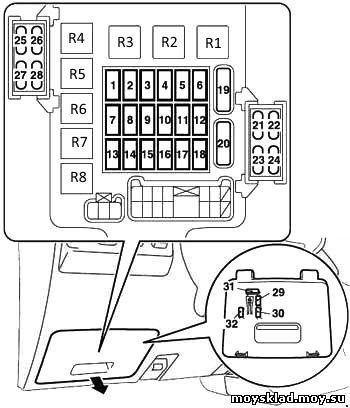

1

10А Катушки зажигания

2

7,5А Контрольно-измерительные приборы

3

7,5А Лампы заднего хода

4

7,5А Резерв

5

7,5А Реле (отопитель и т.п.)

6

7,5А Обогрев зеркал

7

30А Резерв

8

7,5А Блок управления двигателем

9

15А Прикуриватель

10

Резерв

11

7,5А Электропривод зеркал

12

7,5А Блок управления двигателем

13

Резерв

14

15А Задний стеклоочиститель

15

15А Центральный замок

16

10А Задний противотуманный фонарь

17

Не используется

18

Не используется

19

30А Отопитель

20

30А Обогрев заднего стекла

21

20А Люк

22

10А ABS

23

20А Подогрев сидений

24

10А Подсветка подножек и проемов дверей

25

10А Блок управления раздаточной коробкой

26

10А ENG/POWER

27

10А Стартер

28

Не используется

29

20А Запасной предохранитель

30

10А Запасной предохранитель

31

30А Запасной предохранитель

32

25А Запасной предохранитель

R1

Реле электродвигателя вентилятора конденсатора кондиционера – высокая скорость

R2

Реле звукового сигнала

R3

Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость

R4

Много функциональный блок управления 1

R5

Реле обогревателя лобового стекла — очистители лобового стекла

R6

Реле электромагнитной муфты компрессора кондиционера

R7

Резерв

1

120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)

2

60A Блок предохранителей/ реле, моторный отсек 1

3

40А Замок зажигания

4

40А Электропривод сидений, электропривод стекло подъёмников

5

20А Управление двигателем

6

20А Управление двигателем

7

—

8

15А Дополнительное оборудование

9

25А Подогреватель топливного фильтра

10

25А Кондиционер

11

20А Кондиционер

12

15A Реле обогревателя лобового стекла – очистители лобового стекла

13

—

14

20A Автоматическая коробка передач

15

10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация

16

15A Анти блокировочная система тормозов (ABS), стоп-сигналы

17

10А Аудиосистема, прикуриватель, часы

18

10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой

19

10А Кондиционер

20

20A Противотуманные фары

21

10A Звуковой сигнал

22

20A Очиститель/ омыватель лобового стекла

23

10A Система управления двигателем, задний габарит(правый)

24

10A Лампа заднего левого габарита

25

10A Лампа ближнего света (левая)

26

10A Лампа ближнего света (правая)

27

10A Лампа дальнего света (левая)

28

10A Лампа дальнего света (правая)

29

Резерв

30

40A Нагреватель охлаждающей жидкости
